T型圧縮

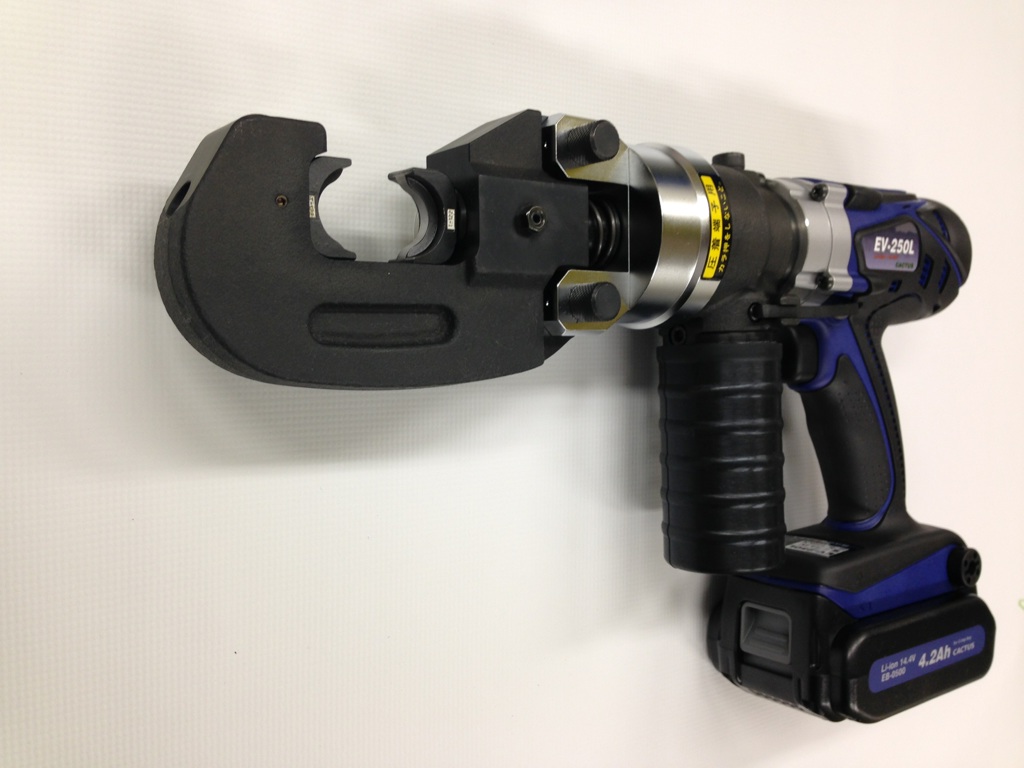

EVC-T122製品名称：EVC-T122
製品コード：EVC-T122
マルチ工具用アタッチメントシリーズ
●Ｔ形コネクター圧縮専用アタッチメントです。
●スピーディーな作業性を誇ります。
●ＥＶＴ－１２２とダイスが共用です。
●ダイスは全てオプションです。
●Ｔ形コネクター圧縮専用アタッチメントです。
●スピーディーな作業性を誇ります。
●ＥＶＴ－１２２とダイスが共用です。
●ダイスは全てオプションです。
■仕様 圧縮範囲：T形コネクターT-20〜T122、コネクターとダイスの組合わせ
| ダイス型番 | コネクター及びダイス名称 | 適用電線断面積 (mm2) |
適用電線組合せ例 (mm2) |
適用電線組合せ例 (mm2) |
適用電線組合せ例 (mm2) |
適用電線組合せ例 (mm2) |
適用電線組合せ例 (mm2) |
適用電線組合せ例 (mm2) |
| EVT-DT20 | T-20 | 14〜20 | 8+8 | 14+2 | 14+3.5 | 14+5.5 | ||
| EVT-DT26 | T-26 | 21〜26 | 14+8 | 22+2 | 22+3.5 | |||
| EVT-DT44 | T-44 | 27〜44 | 14+14 | 22+5.5 | 22+14 | 22+22 | 38+2 | 38+5.5 |
| EVT-DT60 | T-60 | 45〜60 | 38+8 | 38+14 | 38+22 | |||
| EVT-DT76 | T-76 | 61〜76 | 38+38 | 60+2 | 60+3.5 | 60+5.5 | 60+8 | 60+14 |
| EVT-DT98 | T-98 | 77〜98 | 60+22 | 60+38 | ||||
| EVT-DT122 | T-122 | 99〜122 | 60+60 | 100+3.5 | 100+5.5 | 100+8 | 100+14 | 100+22 |
